Detalle rápido:

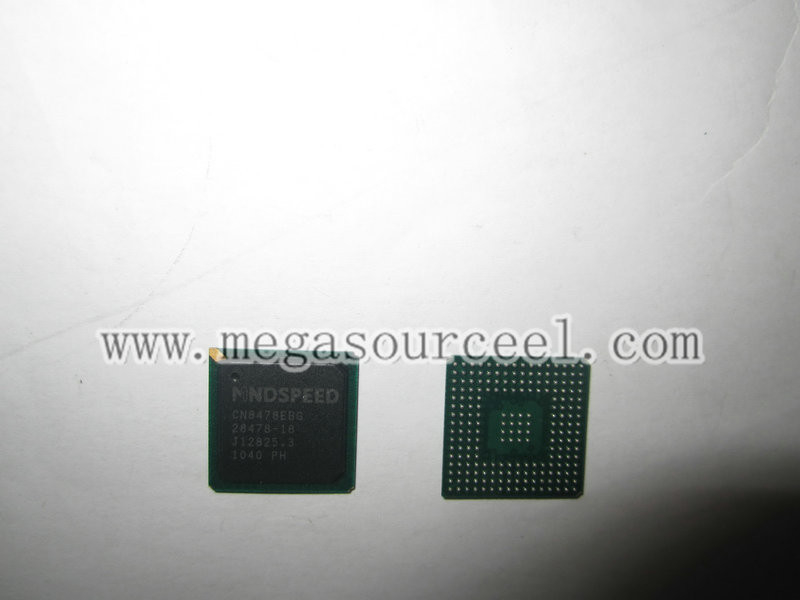

Regulador de comunicaciones síncrono de varios canales (MUSYCC)

Descripción:

Los CN8478, los CN8474A, los CN8472A, y los CN8471A son reguladores de comunicación síncronos de varios canales avanzados (MUSYCCs) ese formato y deformat hasta 256 (CN8478), 128 (CN8474A), 64 (CN8472A), o 32 (CN8471A) canales del HDLC en un solo circuito integrado del Cmos. MUSYCC actúa en la capa 2 del modelo de referencia del protocolo de (OSI) del OSI (Open Systems Interconnection). MUSYCC proporciona transporte una solución para procesar los canales del HDLC para los usos de la interred tales como frame relay, una señalización del D-canal del ISDN, de datos completos, de alta densidad de X.25, del sistema de señalización 7 (SS7), de DXI, de ISUP, y de LAN/WAN. Bajo supervisión mínima del anfitrión, MUSYCC maneja una lista encadenada de los almacenadores intermediarios de datos del canal en memoria del anfitrión realizando el acceso directo de memoria (DMA) de los canales del HDLC.

MUSYCC interconecta con ocho secuencias de datos seriales independientes, tales como T1/E1 señala, y después transfiere datos a través del autobús de 32 bits popular de (PCI) del interfaz del componente periférico a la memoria de sistema hasta una tasa de hasta 66 megaciclos. Cada interfaz en serie se puede actuar en hasta 8,192 megaciclos. Los canales lógicos se pueden trazar como cualquier combinación de las franjas horarias DS0 para apoyar los hyperchannels del ISDN (Kbps Nx64) o como cualquier número de pedazos en un DS0 para los usos subchanneling (Kbps Nx8).

MUSYCC también incluye un puerto de 32 bits de la extensión para tender un puente sobre el autobús del PCI a los microprocesadores o a los periférico locales. Un puerto de JTAG permite a la prueba de la límite-exploración substituir la prueba del tablero de los cama-de-clavos.

Los drivers de dispositivo para Linux, VxWorks®, y los sistemas operativos del pSOS™ están disponibles según los términos de un contrato de licencia de la ninguno-tarifa de Conexant. Los drivers de dispositivo incluyen documentos del código fuente de C y del software de apoyo.

Usos:

• 256-, 128-, 64-, o regulador de 32-channel HDLC

• Ayuda del protocolo de la capa de OSI 2

• Fines generales HDLC (ISO 3309)

– X.25 (LAPB)

– Frame relay (LAPF/ANSI T1.618)

– D-canal del ISDN (LAPD/Q.921)

– Ayuda SS7

• interfaces en serie independientes 8, 4, 2, o 1 que apoyan

– Secuencias de datos T1/E1

– DC a 8,192 autobuses de Mbps TDM

• Canales lógicos configurables

– DS0 estándar (56, 64 Kbps)

– Hyperchannel (Nx64)

– Subcanal (Nx8)

• selección de modo del protocolo del Por-canal

– modo de 16 bits del FCS

– modo de 32 bits del FCS

– Modo SS7 (FCS de 16 bits)

– Modo transparente (datos sin formato)

• gestión de almacenador intermediario del acceso directo de memoria del Por-canal

– Estructuras de datos de la lista encadenada

– Transmisión/recepción variable primero en entrar, primero en salir del tamaño

• control de la longitud de mensaje del Por-canal

– No seleccione ninguna comprobación de la longitud

– Seleccione a partir de dos registros 12-bit para comparar longitud de mensaje

– Longitud máxima 16.384 bytes

• Interfaz de autobús directo del PCI

– operación de los megaciclos de 32 bits, 66 o 33

– Operación del amo y del esclavo del autobús

– Versión 2,1 del PCI

• Interfaz de autobús local de extensión (EBUS)

– ómnibus multiplexado de 32 bits de la dirección/de datos

– Acceso de la explosión hasta 64 bytes

• Energía baja, operación de 3.3/2.5 V Cmos

• Puerto de acceso de la exploración del límite de JTAG

• paquete de 208-pin PQFP/surface-mount

• BGA

Especificaciones:
