Módulos de alta resolución de la pantalla LCD táctil 5,7 pulgadas para la automatización casera

China Módulos de alta resolución de la pantalla LCD táctil 5,7 pulgadas para la automatización casera proveedor

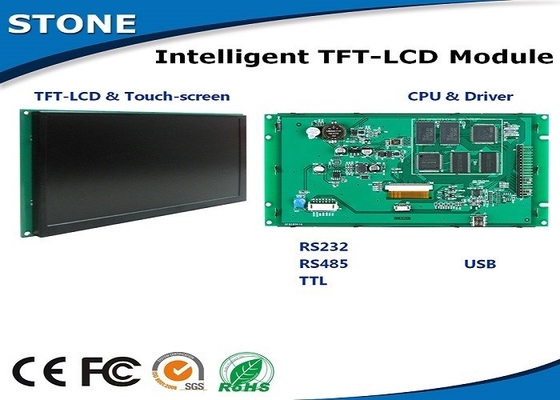

Ampliación de imagen :  Módulos de alta resolución de la pantalla LCD táctil 5,7 pulgadas para la automatización casera

Datos del producto:

Lugar de origen: CN
Nombre de la marca: stone
Certificación: CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
Número de modelo: STA057WT-01

Pago y Envío Términos:

Cantidad de orden mínima: 2 kg
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 5-15days
Condiciones de pago: T/T, Western Union, Paypal
Contact Now
Descripción detallada del producto
Tamaño (pulgada): 5,7 pulgadas Resolución: 640×RGB×480
Área de la visión: 115,2 milímetros de × 86,4 milímetros Brillo: 700 cd/m2 (el brillo puede ser ajustable en 100 niveles.)
pantalla táctil: La resistencia del alambre del nivel 4 de la industria o sin la pantalla táctil es opcional. Ángulo de visión: 80°/80°/70°/70° (L/R/U/D)

Módulos de alta resolución de la pantalla LCD táctil 5,7 pulgadas para la automatización casera






Descripción de producto
1. Controlado por cualquier MCU vía comando simple fija
2. Utilizado como sistema del regulador del Tacto-screeen y de visualización de TFT LCD
3. software fácil 3 para ayudarle a correr nuestro producto.

Principio de funcionamiento
El módulo de TFT LCD comunica con el regulador principal vía el comando, después el regulador principal controlaría la máquina para trabajar después de recibir los comandos.


Observe por favor: El regulador principal se puede diseñar por el ingeniero con cualquier MCU.

Módulos de alta resolución de la pantalla LCD táctil 5,7 pulgadas para la automatización casera

 Descripción de software


1. Diseñe un grupo de “interfaz gráfica de usuario hermosa” esa usted necesidad.

2. Conecte su equipo con nuestro módulo de TFT LCD por el puerto RS232, RS485 o la lógica de TTL directamente, enchufe

y juego.

3. Escriba un programa simple para que el MCU controle el módulo de TFT LCD vía “comando potente fija” (

EMBRUJE el código).

Ése es todo. Ahorro de mucho tiempo y coste de desarrollo para el ingeniero.



Por ejemplo: Comando 0x70 de la imagen.

Envíe: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C”



Introducción

Ejemplo

Nota

AA

Cabeza del capítulo



Jefe de capítulo de un comando

0x70

Código de comando





Pic_ID

Número de serie

de la imagen actual

0x00 0x01

Imagen de la demostración - 01

Cc 33 C3 3C

Extremo de capítulo



Final de capítulo de un comando



Ofreceríamos una caja de herramientas simple para ayudarle a trabajar con el módulo de TFT LCD en la PC.

1. Función auxiliar: muestre cómo enviar el sistema del comando para controlar la exhibición de TFT.

2. Función de la transferencia directa: Transfiera las imágenes y los archivos de configuración en el módulo de TFT

3. Función de control de tacto: Defina muchos botones en la interfaz de usuario, después cree una configuración del tacto

fichero.

4. Software de la fuente: Cree el archivo de configuración de la fuente.

 Ventajas

 Con la CPU y el dispositivo de conducción

 Controlado por cualquier MCU

 Curva del texto del cuadro de la exhibición vía comandos

 exhibición de TFT de 65536 colores

 Pantalla táctil

 Interfaz de RS232/RS485/TTL UART y puerto de USB

 Gama ancha del voltaje

 Ampliamente utilizado en muchos diverso campo industrial

 ¡Fácil de utilizar! ¡Función potente! ¡Coste y tiempo del ahorro!

 Utilizado como sistema del Tacto-regulador, de visualización de TFT LCD, etc.

¡Fácil!!!   ¡Potente!!!   ¡Ahorro!!!

El módulo inteligente de TFT LCD se puede controlar por cualquier MCU con nuestro comando potente y fácil

Fije (código del HEX.), tan

muchos del ingeniero en más de 50 países gozan de nuestro producto para el nuevo proyecto.



Modelo: STA057WT-01 (tipo avanzado)



Parámetro físico

 Modelo

 STA057WT-01

 Tamaño (pulgada)

 5,7"

 Resolución

 640×RGB×480

 Espaciamiento del pixel

 0,1905 milímetros de × 0,0635 milímetro (H×V)

 Color

 65536 colores (pedazo 16)

 Área de la visión

 115,2 milímetros de × 86,4 milímetros

 Dimensión total

 164,2 milímetros de × 106 milímetros de × 16,5 milímetro (N)

 25,1 milímetros (T)

 Peso neto

 240 g (N) 275 g (T)

 El panel de TFT

 El panel de la industria del nivel de A+

 Pantalla táctil

 Resistencia del alambre del nivel 4 de la industria

 O sin la pantalla táctil es opcional.

Parámetro del contraluz

 Tipo del contraluz

 LED

 Brillo

 700 cd/m2

 (El brillo puede ser ajustable en 100 niveles.)

 Contraste

 500:1

 Vida del contraluz

 100.000 horas

 Ángulo de visión

 80°/80°/70°/70° (L/R/U/D)

 Temperatura de trabajo

 -30°C ~ +70°C

 Humedad de trabajo

 55°C, el 85%

 Temperatura de almacenamiento

 -30°C ~ +85°C

 Modo de pantalla

 Digitaces

Parametrización para la optimización del tratamiento

 CPU

 CortexM3 STM32F103

 Regulador del LCD

 CPLD EPM240

 Frecuencia de actualización

 60Hz

 Velocidad de transferencia de la imagen

 30 ms/picture (33 pictures/s)

 Memoria Flash

 Estándar los 256m, extensión 2GB

 Cantidad de la memoria para la imagen

 304 imágenes

 Interfaz

 Interfaz de RS232/RS485/TTL UART

 Transferencia de las imágenes

 MiniUSB2.0 (12Mbps) y tarjeta del SD

 Gama del voltaje

 DC5.0V ~ 20V (valor típico: 12V)

 Poder

 5.2W

Informe de prueba

 MTBF

 4,250,000H

 Temperatura de trabajo

 -30°C ~ +70°C

 Humedad del aire

 60°C, el 90%

 Prueba continua de la vibración

 10-55Hz, 1.5m m, 10G

 Prueba de la aceleración del impacto

 6ms, 100G

 Prueba del ESD

 10KV

 Prueba de la confiabilidad de la radiación

 44W




Tamaño principal del módulo de TFT LCD

 Tamaño

 Resolución

 3,5"

 320*240

 4,3"

 480*272

 5"

 640*480; 480*272; 800*480

 5,6"

 640*480

 5,7"

 640*480

 7"

 800*480; 800*600; 1024*600

 8"

 800*600; 800*480; 1024*768

 8,4"

 800*600

 10,1”

 1024*600

 10,4”

 800*600

 12,1”

 800*600

 15,1”

 1024*768




Appliaction



Ampliamente utilizado en muchos diverso campo industrial en más de 50 países.

1. Instrumento

2. Electrónico civil

3. Medical&Beauty

4. Maquinaria

5. Equipo electrónico

6. Automatización

7. VEHÍCULO
