Inicio Productossistema de acrílico del clavo

Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico

Certificación
De buena calidad sistema de acrílico del clavo para las ventas
De buena calidad sistema de acrílico del clavo para las ventas
Quiero decir que sus productos muy buenos. Gracias por toda su sugerencia, también bueno después de servicio de ventas.

—— Sr. Abílio Cipriano

¡Buena calidad, buen precio, buen servicio!

—— Simankovich de Emma

Muy aprecie para su servicio profesional y control de calidad standard más alto, muy feliz de conocerle.

—— Sr. Johnifere

Estoy en línea para chatear ahora

Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico

China Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico proveedor

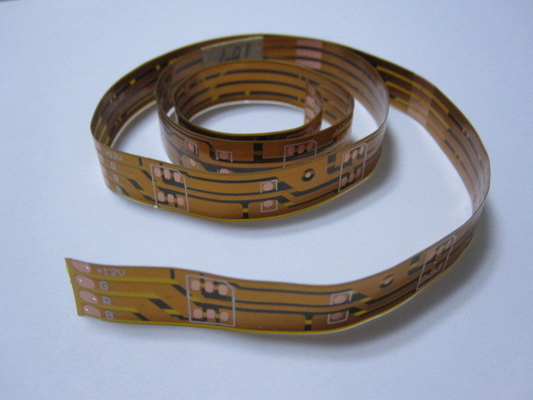

Ampliación de imagen :  Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico

Datos del producto:

Lugar de origen: China
Nombre de la marca: HD-PCB
Certificación: UL,ISO9001,TS16949.
Número de modelo: Circuit-3 impreso flexible

Pago y Envío Términos:

Cantidad de orden mínima: no MOQ
Precio: Negotiation
Detalles de empaquetado: Embalado en bolso antiestático
Contact Now
Descripción detallada del producto





Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico




Detalles rápidos


Tipo del PWB:

Circuito impreso flexible

Capa:

 2 capas

Minuto. Línea anchura/espacio:

3mil/3mil

Min. Vía diámetro:

0.3m m

Grueso del final:

0.1m m

Final superficial:

ENIG

Tamaño:

los 60*100MM

Material:

Pi

Color:

Oro

Uso:

Móvil



Descripción


La electrónica de Shenzhen Hengda es fabricante principal de circuito impreso flexible (FPC) de la precisión para los clientes por todo el mundo. Nos especializamos en prototipos de la rápido-vuelta FPC a las producciones en masa de FPC, proporcionamos las soluciones de alta calidad y rentables de la llave de la vuelta a nuestros clientes.

Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico



Esta tabla enumera los materiales estándar de los circuitos de la flexión y los gruesos materiales que podemos tener disponible diario. Si el material o el grueso que usted requiere no es mencionado, nos consulta. Tenemos especificación completa de cada material disponible para su requerido.

Materiales de FPC


Función material

Tipo material

Opciones

Aislador flexible

Polyimide (pi)

el 1/2 milipulgada a 5 milipulgada

Conductor

Cobre
 *Rolled recocido (RA) *Electrodeposited (ED)

1/4 onza (0.009m m) a 10 onzas (0.356m m)

Substrato rígido (Rígido-Flexión)

FR-4

3 milipulgada a 125 milipulgada

Pegamento

Pegamento de acrílico

el 1/2 milipulgada a 3 milipulgada

Material de Adhesiveless también disponible

Refuerzo

Acero/aluminio/cobre de Adhesivetape del poliéster del Polyimide FR-4 (pi) (ANIMAL DOMÉSTICO)

3mil a 125 milipulgada el 1/2 milipulgada a 5mil 1 milipulgada a 15mil 6 milipulgada

Máscara de la soldadura

Polyimide (pi) Photoimageable Coverlay Photoimageable líquido Covercoat

el 1/2 milipulgada a 5 milipulgada líquido de 1 milipulgada a de 2,5 milipulgadas típicamente para el soporte superficial y los usos densos

Opciones superficiales del final

Lata

Lata de la inmersión

Oro

Níquel/oro suaves electrolíticos de /Gold del níquel de la inmersión del níquel duro electrolítico electrolítico del oro

Plata

Plata de la inmersión

OSP

OSP

El blindar

 Aluminio de plata conductor de cobre marcado con rayitas cruzadas cobre sólido

Requerido a electromágnetico y/o electrostático limitados




Estructura del estándar de FPC

Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico


Capacidades técnicas


Capa (máxima)

Hasta 8 capas

Tamaño del tablero (máximo)

500*1000m m

Tolerancia externa

ajuste de la mano de a+/-0.2mm
dados de la regla de acero de b+/-0.25mm
sacador y dados de c+/-0.07mm
corte del laser d+/-0.025

Agujero

Diámetro (minuto)

0.1m m (acabado)



Tolerancia del diámetro

a.Plating con Holes+/-0.08mm b.Non-Plating con Holes+/-0.05mm



Tolerancia de la posición del taladro

+/-0.076mm

Conductor

Tolerancia de la anchura

+/--15%

Espaciamiento (minuto)

2mil

Tolerancia del espaciamiento

+/--15%

Cojín

Cojín (No-Cableado)

>Agujero de =0.04mm+

Cojín (cableado)

>=0.3mm+Hole

Coverlay

Coverlay al cojín (minuto)

100um

Coverlay al conductor (minuto)

100um

Anchura de Coverlay (minuto)

250um

Agujeros del refuerzo

>agujero de =0.25mm+Access




Uso de FPC

Escoja el diseño de circuito impreso flexible echado a un lado cobre de 0,5 onzas con el pegamento de acrílico



Métodos de prueba

Realizamos procedimientos múltiples de la garantía de calidad antes de enviar hacia fuera cualquier tablero del PWB. Éstos incluyen:

  • Inspección visual
  • Punta de prueba que vuela
  • Cama de clavos
  • Control de la impedancia
  • detección de la Soldadura-capacidad
  • Microscopio metallograghic de Digitaces
  • AOI (inspección óptica automatizada)


Plazos de ejecución rápidos de la vuelta

Para la producción del PWB de HDI, podemos los días to10 del provid 7 cambiar épocas. Para PCBs de múltiples capas, el tiempo del fastestturnaround depende del número de capas y de cantidad.

Mantenga la garantía

Nos aseguramos de servir a cada cliente profesionalmente, sinceramente y amistoso lo mejor que podamos.   Con mucho gusto volveremos a trabajar su proyecto si su proyecto no es el 100% satisfactorio.


Ahora consiga una cita rápida

Enviando en una cuenta del material, los ficheros del gerber incluyendo el dibujo de asamblea y nosotros tendremos una cita de nuevo a usted dentro de horas. Con el hengda de Shenzhen nunca hay un coste ocultado y nuestros precios son muy competitivos y razonables.
